柴油發電機測量系統常見故障、原因分析及處理方法
發布時間：2023-05-21瀏覽次數： 54
柴油發電機測量系統由交流電壓表、交流電流表、直流電流表、功率表、頻率表、功率因數表、有功電能表、無功電能表、電壓互感器、其接線正確與否，電流互感器、分流電阻、轉換開關等組成，其接線正確與否，各儀表、設備的好壞，直接關系到測出的各參數正確性、計量準確性用能否正確監控機組的運行情況，以確保機的按關系到則測量系統檢測可分為兩類：一類是對各種儀表進行定期檢驗，核查其準確度，這主要由計量部門進行。另一類是檢測接線上分正確，儀表、設備有否故障。并進行處理，這是普通用戶要進行的檢測。
①檢查各儀表的接線極性、相序（除交流電壓表、、電流表、頻率表外）是否與電路圖相符，不符合則應加以改進。
②結合發電機運行情況，觀察控制屏上各表指示有否異常，應及時排除。并加以簡易檢測，若有故障應及時排除。
③用秒表檢驗電能表計量的正確性。檢驗時應盡可能保持負載穩定，適當選擇電能表轉盤轉數，使秒表不少于50s，然后開始計數，如果在某一負載下，測得轉盤轉動平轉的時間為t，電流互感器變比為ni；電壓互感器變比為nu；則此時的功率P為
式中，C為表常數，即轉盤轉一圈所代表的瓦秒數。通常電能表銘牌上標有每千瓦時轉數A，由此可計算出C=3600x1000/A
若測出的功率值P與功率表指示相符，說明電能表接線正確，電能表完好，若測出的功率值P與功率表指示相差很大，可進一步用抽中相法檢查。
④用抽中相法檢測三相雙元件電能表故障。在負荷不變的情況下，將電能表的中相（即兩個電壓線圈公共接線相）電壓抽出（即拆開中相電壓線頭），然后通過抽去中相前、后轉盤轉向和轉數的變化情況來判斷接線是否有錯。

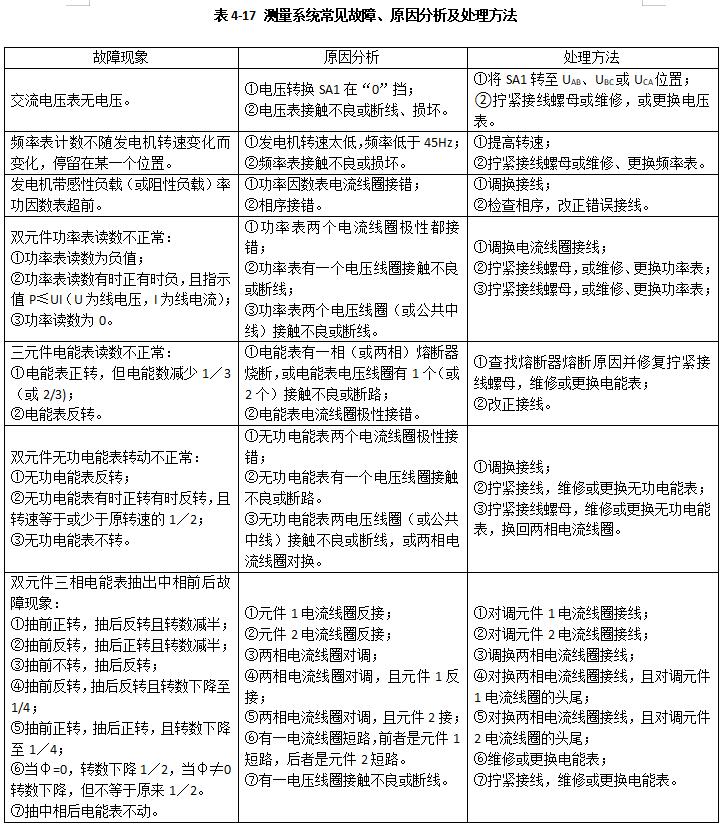

測量系統常見故障現象、原因分析及處理方法見表4-17。
